Колесная ходовая часть модели PM310

Колесная ходовая часть модели PM310

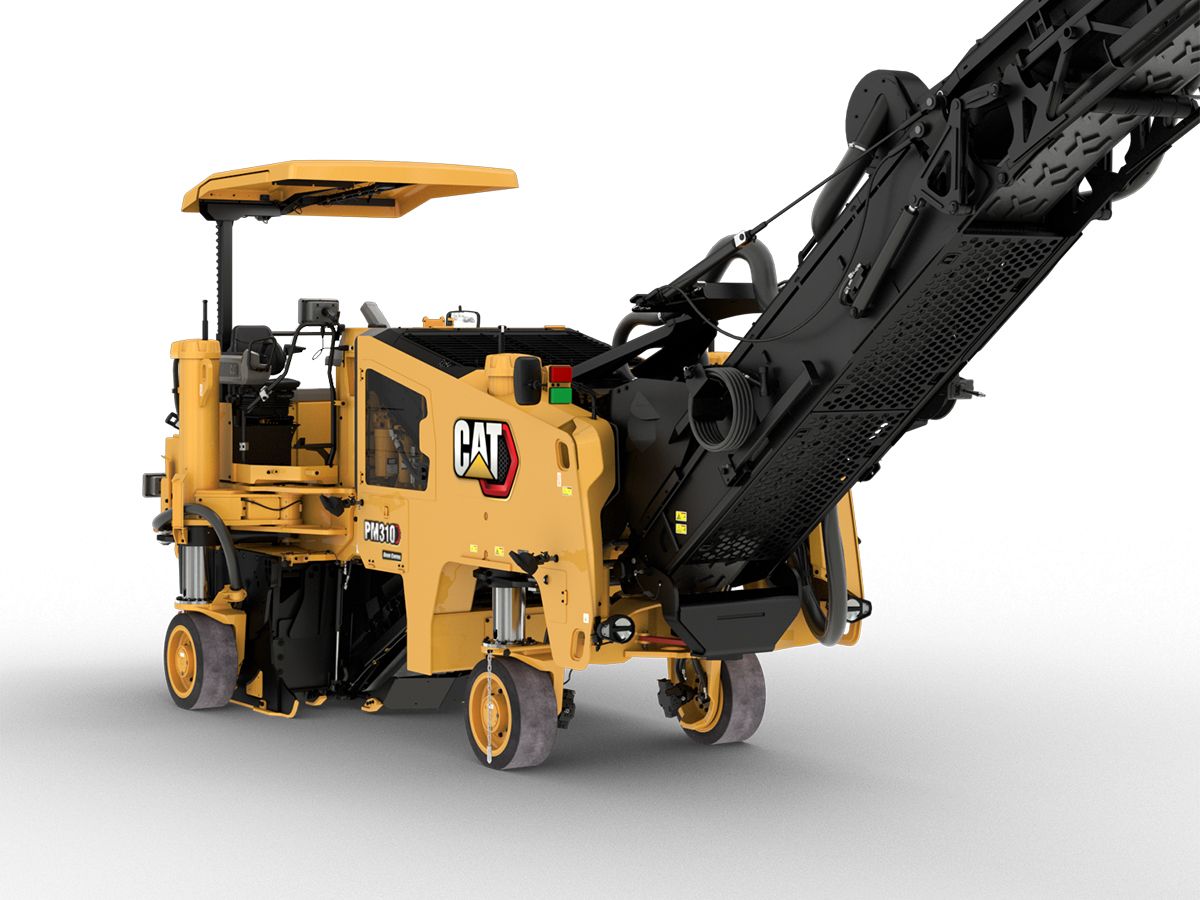

Модель PM310 — это эффективная высокоманевренная дорожная фреза с шириной резания 1000мм (39,4дюйма), которая выполняет снятие асфальтовых и бетонных покрытий на полную глубину за один проход.

Ширина снятия дорожного покрытия 1000 мм
Номинальная мощность 246 кВт
Эксплуатационная масса 21080 кг

Технические характеристики

Система фрезерования
Ширина снятия дорожного покрытия 1000 мм
Максимальная глубина снятия дорожного покрытия 330 мм
Частота вращения ротора 97/ 109/ 121об/мин
Количество резцов 91
Силовая передача
Номинальная мощность 246 кВт
Двигатель C9.3
Максимальная скорость хода 7.5 км/ч
Максимальная скорость снятия дорожного покрытия 33 м/мин
Параметры массы
Эксплуатационная масса 21080 кг
Транспортная масса 19468 кг
Размеры
Эксплуатационная длина— с поднятым конвейером 11.11 м
Ширина 2.54 м
Высота до навеса 3.75 м
Максимальный дорожный просвет 4.7 м
Минимальный радиус резания справа 2 м
Минимальный радиус резания слева 4.23 м
Поворот конвейера 60° от центра
Транспортная длина 9.32 м
Транспортная ширина 2.54 м
Транспортная высота 3 м
Вместимость заправочных емкостей
Гидробак 59 л
Моторное масло 30 л
Бак жидкости для выхлопных систем дизельных двигателей (DEF) 22 л
Топливный бак 600 л
Система охлаждения 62 л
Бак системы распыления воды 1260 л

Преимущества и особенности

Высокие эксплуатационные показатели:

  • Двигатель Cat® C9.3 соответствует региональным стандартам на выбросы загрязняющих веществ
  • Плавная и эффективная работа благодаря функции автоматического управления холостым ходом и различным скоростям вращения ротора, которые позволяют оптимизировать выходную мощность двигателя
  • Высокопроизводительная система охлаждения поддерживает требуемую температуру двигателя для оптимальной топливной эффективности и снижения выбросов
  • Система автоматического регулирования по нагрузке на роторе корректирует скорость фрезерования, чтобы избежать заклинивания ротора и оптимизировать производительность

Маневренность и управление

  • На каждой колонне надежной ходовой системы установлены планетарные гидромоторы с диагональным контролем тяги для улучшенного сцепления при выполнении прямого резания
  • Система автоматического регулирования тяги поддерживает постоянную скорость в самых сложных условиях
  • Поворотная правая задняя стойка обеспечивает максимальную устойчивость и тяговое усилие при выполнении сложных резов, в то же время расширяя возможности фрезерования заподлицо с бордюром
  • Дополнительный набор балластных грузов для повышения производительности в определенных сферах применения
  • Колесная или гусеничная ходовая часть обеспечивает баланс тягового усилия, скорости и маневренности
  • Вариант с надежной гусеничной ходовой частью использует проверенные конструкции бульдозеров Cat и автоматическую систему натяжения, чтобы обеспечить стабильную производительность и увеличить срок службы гусениц
  • Возможность электронного переключения между различными скоростями вращения ротора во время работы

Комфортная рабочая среда

  • Комфортная работа благодаря стандартному подрессоренному сиденью, регулируемой консоли в правом подлокотнике и интуитивно понятным, эргономичным органам управления
  • Подвижное рабочее место оператора выдвигается на 215мм (8,5дюйма) и обеспечивает улучшенную обзорность режущей кромки
  • Возможность работы в любое время суток благодаря клавиатуре с подсветкой и хорошему освещению рабочих зон
  • Сенсорные экраны обеспечивают удобный доступ к блоку датчиков, рабочей информации, изображениям с камер дистанционного наблюдения, элементам управления машиной и диагностике
  • Доступные по заказу камеры дистанционного наблюдения улучшают обзор режущих кромок, конвейера и задней части машины
  • Резка вблизи препятствий с правой стороны благодаря опциональной камере дистанционного наблюдения, крепящейся над коробом фрезы, с регулируемой на экране линией наведения
  • Возможна установка дополнительных ветрозащитных экранов для повышения комфорта
  • Максимально эффективное удаление пыли из рабочих зон с помощью дополнительной системы уменьшения пылеобразования

Долговечная режущая система

  • Система привода ротора оборудована муфтой сцепления для тяжелых условий эксплуатации, двухступенчатым ременным приводом и автоматическим натяжителем приводного ремня для предотвращения проскальзывания
  • Усиленная роторная камера обеспечивает большую долговечность
  • Усиленные боковые пластины по всей длине и накладки, обеспечивающие прижим к грунту, уменьшают износ и потребность в техническом обслуживании

Повышение точности благодаря интегрированным технологиям Cat

  • Интегрированная система Cat GRADE и технология Grade and Slope гарантируют стабильное резание с автоматически настраиваемой точностью
  • Возможность установки опционального блока управления уклоном на рабочем месте оператора или в задней части машины для обеспечения взаимодействия с системой нивелирования с уровня земли
  • Получите полное управление продольным и поперечным наклоном с любого блока управления
  • Без труда переключайтесь между несколькими датчиками уклона для постоянной точности фрезерования
  • Регулируйте скорость опускания ротора для оптимального управления машиной
  • Настройте автоматический вход/выход в режим резания и сохраните настройки для последующих работ
  • Легко преодолевайте препятствия на траектории резания с системой обхода препятствий
  • Дооснастите фрезу для полнофункционального фрезерования режиме 3D (требуется дополнительное оборудование)

Роторы серии K

  • Роторы Cat серии K гарантируют равномерную подачу материала и отличное качество резания при выполнении различных задач
  • Сужающаяся конструкция с двойным захватом держателей без фиксирующего пальца, болта или установочного винта ускоряет замену благодаря устранению необходимости в крепежных деталях или затяжке
  • Двухсторонние лопасти и высокопрочные сплавы повышают устойчивость к абразивному воздействию, снижают износ и увеличивают срок службы ротора
  • Доступные по заказу алмазные резцы увеличивают интервалы замены в 80 раз по сравнению со стандартными карбидными резцами

Упрощенная процедура технического обслуживания

  • Техническое обслуживание стало проще благодаря большим дверцам для доступа к критически важным компонентам
  • Не требующие технического обслуживания детали гусеничных лент и удобная замена башмаков снижают затраты на обслуживание
  • Стандартные органы управления, доступные с уровня земли, и дополнительное поворотное устройство ротора с гидравлическим приводом упрощают снятие и замену резцов
  • Вспомогательная система привода для управления отдельными функциями машины во время ремонта и технического обслуживания
  • Электросистема защищена от абразивного износа нейлоновой оплеткой и имеет цветовую маркировку и нумерацию для простоты идентификации
  • Увеличенные интервалы замены гидравлического масла: 3000часов без взятия проб и 6000часов со взятием проб масла
  • Отслеживайте плановое техобслуживание с помощью служб телематики Cat Product Link™
  • Электронные блоки управления (ЭБУ) отслеживают системы машины и предупреждают оператора о проблемах с производительностью. Их можно использовать вместе с Product Link для получения дополнительных дистанционных услуг от местного дилера компании Cat
  • Экологически безопасные многокомпонентные фильтры двигателя кассетного типа сокращают расходы на замену и утилизацию
  • Доступность запасных частей и расположение дилерских центров, а также комплекты для обслуживания и ремонта упрощают заказ быстро изнашиваемых компонентов

Стандартное оборудование

  • КАБИНА ОПЕРАТОРА
    • Подвижное рабочее место оператора
    • Подрессоренное сиденье
    • Панель управления
    • Один сенсорный ЖК-дисплей высокого разрешения
    • Розетка электропитания 12В
  • ТЕХНОЛОГИЯ CAT CONNECT
    • Дистанционный поиск и устранение неисправностей
    • Cat Product Link
    • Cat GRADE
  • КОНВЕЙЕР
    • Функция увеличения выемки материала
  • РОТОРНАЯ СИСТЕМА
    • Автоматический режим врезки
    • Функция автоматического перехода
    • Система обхода препятствий
    • Три скорости резания
    • Ротор серии К— стандартное фрезерование (15мм)
  • СИЛОВАЯ ПЕРЕДАЧА
    • Автоматическое управление холостым ходом двигателя
    • Высокопроизводительная система охлаждения
    • Автоматическая система управления нагрузкой
    • Колесная ходовая часть
  • ГИДРОСИСТЕМА
    • Регулировка тягового усилия
  • ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
    • Отверстия для планового взятия проб масла (S·O·S℠)
    • Щупы для измерения уровня моторного масла с уровня платформы
    • Бортовой водяной бак 1260л (333галл.)
    • Боковой заливочный клапан для воды
    • Система распыления воды
  • БЕЗОПАСНОСТЬ
    • Поручни платформы
    • Звуковой сигнал / предупреждающая сирена
    • Галогенное рабочее освещение

Дополнительное оборудование

  • КАБИНА ОПЕРАТОРА
    • Дополнительный сенсорный ЖК-дисплей высокого разрешения
    • Навес с электроприводом
    • Ветровые стекла
    • Камера дистанционного наблюдения с линией наведения режущей кромки
  • ТЕХНОЛОГИЯ CAT CONNECT
    • Ультразвуковой датчик (для вычисления усредненного значения или натянутый шнур)
    • Элементы регулирования уклона, доступные с уровня земли
  • КОНВЕЙЕР
    • Система уменьшения пылеобразования
    • Складной конвейер с гидравлическим приводом
    • Камера дистанционного наблюдения (погрузочный конвейер)
  • РОТОРНАЯ СИСТЕМА
    • Ротор серии К— грубое профилирование (18мм)
    • Ротор серии К— тонкое фрезерование (8мм)
    • Алмазные резцы
    • Пневматический инструмент для снятия резцов
    • Съемник держателей
    • Поворотное устройство ротора
    • Комплект балласта
  • СИЛОВАЯ ПЕРЕДАЧА
    • Гусеничная ходовая часть
    • Сертификат CE
  • ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
    • Воздушный компрессор
    • Вспомогательная система привода
    • Мойка высокого давления
    • Мойка низкого давления
    • Дополнительная система распыления воды
    • Функция Remote Flash
  • БЕЗОПАСНОСТЬ
    • Светодиодное рабочее освещение (фиксированное, мачтовое крепление, на магнитах)
    • Проблесковый маячок (фиксированный)
    • Сигнальные фонари для самосвала
    • Фары
    • Камеры дистанционного наблюдения (сзади, спереди, у режущих кромок)
