D9 GC

D9GC - 2020, Tier 1

D9 GC

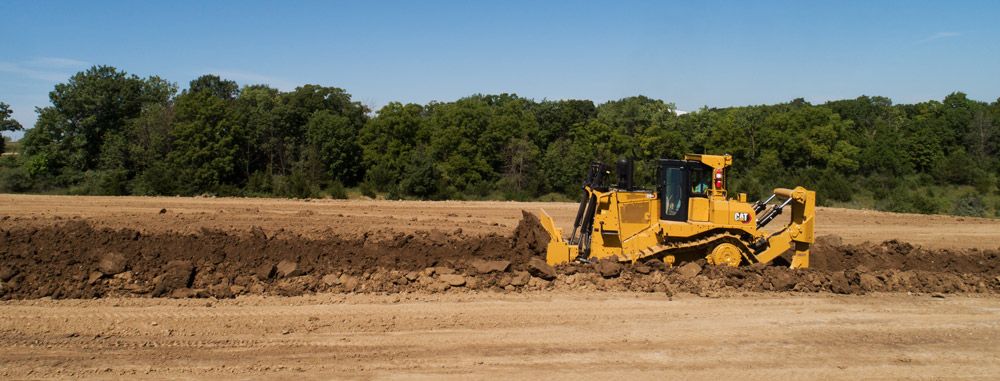

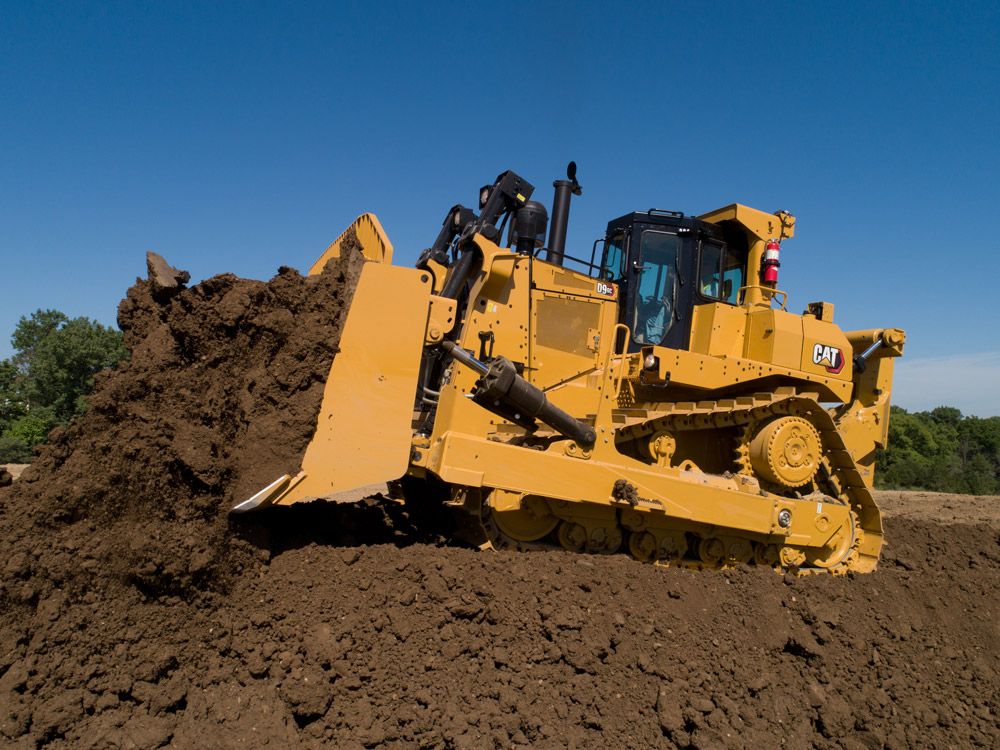

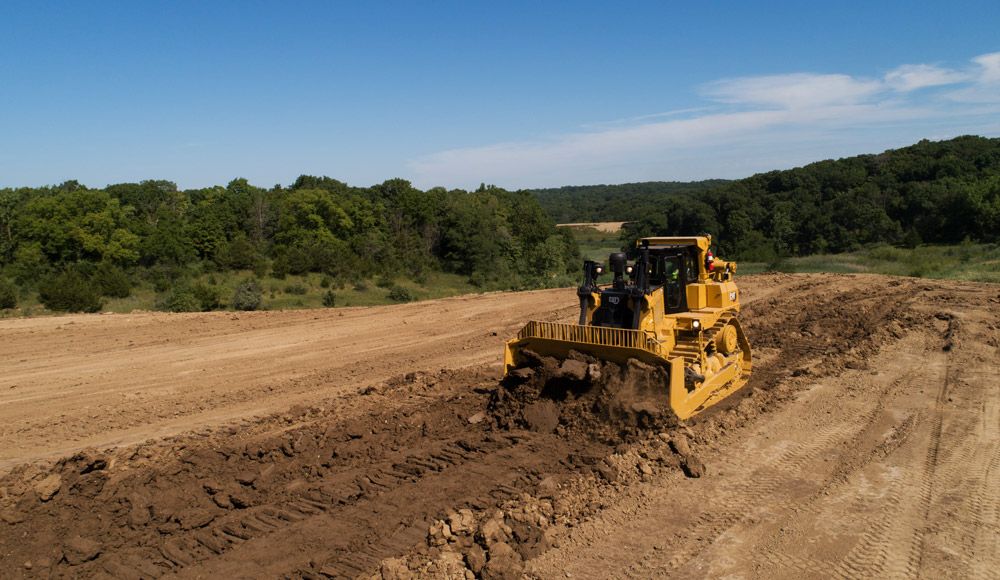

Эффективный и хорошо знакомый бульдозер Cat D9 GC успешно совмещает производительность и надежность в простой, экономичной конструкции. Он отличается удобством эксплуатации и простотой ремонта и изготовлен из компонентов Cat®, слаженная работа которых обеспечивает высочайшую производительность и эксплуатационную готовность.

Модель двигателя Cat® 3408C
Полезная мощность согласно SAE J1349/ISO 9249 308 kW
Эксплуатационная масса 49441 kg

Технические характеристики

Двигатель
Модель двигателя Cat® 3408C
Полезная мощность согласно SAE J1349/ISO 9249 308 kW
Диаметр цилиндров 137 mm
Ход поршня 152 mm
Рабочий объем 18 l
Мощность двигателя — полная, SAE J1995* 330 kW
Мощность двигателя— ISO 14396 326 kW
Выбросы загрязняющих веществ Эквивалентно стандарту Агентства по охране окружающей среды США Tier 1
Примечание (1) Номинальные характеристики двигателя при частоте вращения 1900об/мин.
Примечание (2) При работе на высоте до 2250м (7381фута) над уровнем моря номинальная мощность не уменьшается.
Параметры массы
Эксплуатационная масса 49441 kg
Транспортировочная масса 37724 kg
Примечание (1) Эксплуатационная масса D9 включает массу гидравлических органов управления, гидроцилиндров наклона отвала, охлаждающей жидкости, смазочных материалов, полностью заправленного топливного бака, кабины с конструкциями ROPS, FOPS, полусферического отвала, одностоечного рыхлителя, башмаков ES шириной 610 мм (24 дюйма) и оператора.
Примечание (2) Транспортировочная масса D9 включает массу шасси машины с кабиной, осью качания, рамами катков, гусеницами и конструкцией ROPS.
Ходовая часть
Тип башмака Для тяжелых условий эксплуатации
Ширина башмака 610 mm
Кол-во башмаков на сторону 43
Высота грунтозацепов 84 mm
Шаг гусеничной цепи 240 mm
Дорожный просвет 459 mm
Ширина колеи 2250 mm
Длина— опорная длина гусеничной ленты 3470 mm
Площадь контакта с грунтом 4.23 m²
Количество опорных катков на сторону 8
Количество поддерживающих катков 1 с каждой стороны (дополнительно)
Стандарты
Защита при опрокидывании (ROPS) Компания Caterpillar поставляет для этой машины конструкцию защиты при опрокидывании (ROPS), отвечающую требованиям ISO 3471:2008.
Уровень шума (2) При наличии сертификационной наклейки она подтверждает сертификацию машины на соответствие экологического шума требованиям "Технического регламента о шумовом излучении в окружающую среду" для Украины. Значение на этикетке указывает на гарантированный уровень звуковой мощности снаружи (LWA) — 115 дБА на момент производства для указанных условий.
Защита оператора от падающих предметов (FOPS) Конструкция для защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровень II.
Шум Заявленный уровень динамического звукового давления, воздействующего на оператора, составляет 85дБ (A) при измерении уровня шума для закрытой кабины в соответствии с методикой ISO 6396:2008. Измерения проводились при значении 100% от максимальной частоты вращения вентилятора системы охлаждения двигателя. Кабина смонтирована в соответствии с действующими требованиями, и выполнялось ее надлежащее техническое обслуживание. Измерения проводились при закрытых дверях и окнах кабины.
Уровень шума (1) При эксплуатации машины в особо шумных условиях, а также при длительной работе на машине с открытым рабочим местом оператора могут потребоваться средства защиты органов слуха. Средства защиты органов слуха могут потребоваться в случае, если техническое обслуживание кабины не выполняется надлежащим образом, или при продолжительной работе при открытых окнах и дверях кабины в условиях повышенного шума.
Примечание Тормозная система отвечает стандарту ISO 10265.
Рулевое управление и тормоза
Тип рулевого управления Сцепление/тормоз
Тип тормозов Маслоохлаждаемый дисковый тормоз с пружинным включением
Диаметр тормоза 393.7 mm
Количество тормозов 8
Тип бортового фрикциона Маслоохлаждаемый тормоз с включением под давлением
Диаметр диска бортового фрикциона 393.7 mm
Количество дисков бортового фрикциона 6
ЕМКОСТИ ДЛЯ ЖИДКОСТЕЙ
Топливный бак (макс.) 963 l
Топливный бак (система быстрой заправки) 939 l
Система охлаждения 99.8 l
Картер двигателя* 48 l
Силовая передача 150 l
Бортовые редукторы (каждый) 15 l
Рамы катков (каждая) 45 l
Масло оси качания 30 l
Бак гидросистемы 89 l
Примечание *С масляными фильтрами.
Гидросистема управления
Тип насоса Поршневой с приводом от маховика
Производительность насоса — рабочее оборудование 235 l/min
Насос вентилятора 72 l/min
Расход в штоковой полости гидроцилиндра наклона 137 l/min
Расход в поршневой полости гидроцилиндра наклона 167 l/min
Давление открытия предохранительного клапана гидроцилиндра подъема 26200 kPa
Давление открытия предохранительного клапана гидроцилиндра наклона 19300 kPa
Рыхлитель – подъем – настройка предохранительного клапана 26200 kPa
Рыхлитель – шаг – настройка предохранительного клапана 26200 kPa
Примечание (1) Производительность насоса навесного оборудования при частоте вращения двигателя 1900об/мин и давлении 20000 кПа (2900 фнт/кв. дюйм).
Примечание (2) Производительность насоса вентилятора при частоте вращения двигателя 1900 об/мин и давлении 17000 кПа (2470 фнт/кв. дюйм).
Коробка передач
1-я передача переднего хода 3.9 km/h
Передача переднего хода 2.0 6.8 km/h
Передача переднего хода 3.0 11.9 km/h
Передача заднего хода 1.0 4.7 km/h
Передача заднего хода 2.0 8.4 km/h
Передача заднего хода 3.0 14.7 km/h
Тип Планетарная, с переключением под нагрузкой
Отвал, полусферический
Вместимость отвала (согласно SAE J1265) 13.6 m³
Ширина отвала (по боковым накладкам) 4376 mm
Высота отвала 1934 mm
Максимальная глубина выемки 606 mm
Дорожный просвет при полном подъеме 1422 mm
Максимальный наклон 940 mm
Масса отвала 4802 kg
Полная эксплуатационная масса* (с отвалом и одностоечным рыхлителем) 49441 kg
Примечание *Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, указанный отвал и одностоечный рыхлитель.
Отвал, универсальный
Вместимость отвала (согласно SAE J1265) 16.6 m³
Ширина отвала (по боковым накладкам) 4648 mm
Высота отвала 1934 mm
Максимальная глубина выемки 606 mm
Дорожный просвет при полном подъеме 1422 mm
Максимальный наклон 1014 mm
Масса отвала 5327 kg
Полная эксплуатационная масса* (с отвалом и одностоечным рыхлителем) 49966 kg
Примечание *Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), отвал и рыхлитель указанного типа.
Рыхлитель, одностоечный
Максимальное усилие заглубления* (вертикальная стойка) 158 kN
Максимальное заглубление (стандартный наконечник) 1231 mm
Усилие отрыва 332 kN
Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии 882 mm
Число гнезд 1
Масса 4293 kg
Общая эксплуатационная масса* (с полууниверсальным бульдозерным отвалом и указанным рыхлителем) 49441 kg
Примечание *Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель.
Рыхлитель, одностоечный, глубокое рыхление
Максимальное усилие заглубления* (вертикальная стойка) 172 kN
Максимальное заглубление (стандартный наконечник) 1727 mm
Усилие отрыва 331 kN
Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии 817 mm
Число гнезд 1
Масса 4420 kg
Общая эксплуатационная масса* (с полууниверсальным бульдозерным отвалом и указанным рыхлителем) 49568 kg
Примечание *Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель.
Рыхлитель, многостоечный, с регулируемым параллелограммным механизмом
Максимальное усилие заглубления (вертикальный рыхлитель) 154 kN
Максимальное заглубление (стандартный наконечник) 798 mm
Усилие отрыва (многозубый рыхлитель с одним зубом) 361 kN
Максимальная высота подъема зуба над грунтом – до наконечника, палец в нижнем отверстии 879 mm
Число гнезд 3
Масса 4153 kg
Общая эксплуатационная масса* (с полууниверсальным бульдозерным отвалом и рыхлителем) 49301 kg
Примечание *Полная эксплуатационная масса включает: гидравлическую систему с односторонним наклоном, охлаждающую жидкость, смазочные материалы, полный топливный бак, кабину с конструкциями ROPS, FOPS, башмаки гусеничных лент ES 610 мм (24 дюйма), оператора, отвал SU и указанный рыхлитель. Включает (1) стойку; для каждой дополнительной стойки следует добавить 347 кг (765 фнт).
Размеры (приблизительные)
Дорожный просвет* 459 mm
Ширина колеи 2250 mm
Ширина без цапф – стандартный башмак 2870 mm
Ширина — по цапфам 3310 mm
Высота— кабина с конструкцией FOPS* 3820 mm
Высота до верха выхлопной трубы* 3876 mm
Высота – Конструкция ROPS/навес* 4000 mm
Высота сцепного устройства (по центру сцепной серьги)* 763 mm
Длина— опорная длина гусеничной ленты 3470 mm
Габаритная длина – базовый бульдозер 4910 mm
Длина базовой машины с тягово-сцепным устройством 5242 mm
Длина базового бульдозера с лебедкой 5545 mm
Длина с полууниверсальным отвалом** 6601 mm
Длина – со сферическим отвалом 6967 mm
Длина— с однозубым рыхлителем 6529 mm
Длина— с многозубым рыхлителем 6538 mm
Габаритная длина— с полууниверсальным отвалом/однозубым рыхлителем 8219 mm
Примечание (1) *С учетом прибавления высоты грунтозацепов к габаритной высоте в случае перемещения по жесткой поверхности.
Лебедки
Модель лебедки PA 140VS
Масса* 1790 kg
Количество масла 15 l
Увеличенная длина бульдозера 557 mm
Ширина вальца 320 mm
Диаметр стального троса, рекомендуемый 28 mm
Диаметр стального троса— по заказу 32 mm
Максимальная емкость барабана— рекомендуемая длина троса 78 m
Максимальная емкость барабана— дополнительная длина троса 62 m
Размеры обжимного кольца стального троса— наружный диаметр 60 mm
Размеры обжимного кольца стального троса— длина 70 mm
Примечание *Указанное значение является массой неоснащенной лебедки. В данное значение не входит масса крепежных деталей, элементов управления, масла и троса. С противовесом: 3700 кг (8150 фнт)
Примечание (2) Система двойного торможения с регулируемой скоростью, гидроприводом и тремя направляющими роликами.

Преимущества и особенности

Оптимальный бульдозер для вашей задачи

  • Эффективный и хорошо знакомый бульдозер Cat D9 GC успешно совмещает производительность и надежность в простой, экономичной конструкции.
  • Предназначен для выполнения различных работ, таких как рыхление вскрышной породы, бульдозерные работы, устройство отвалов, перемещение грузов с помощью лебедки, обслуживание площадки, поддержка парка машин и рекультивация.
  • Доступны специальные конфигурации для условий Крайнего Севера и пустынного климата, строительства крупных инженерных сооружений и сталелитейных заводов.
  • Трехступенчатая планетарная коробка передач Cat с переключением под нагрузкой и уникальный делитель крутящего момента Caterpillar помогут увеличить тяговое усилие.
  • Силовая передача и основные компоненты сконструированы с учетом возможности капитального ремонта, который экономично восстановит их прежние рабочие характеристики при меньших затратах по сравнению с покупкой новых компонентов.

Сокращение времени простоя машины. Сокращение эксплуатационных расходов.

  • Модель D9 GC спроектирована с учетом удобства технического обслуживания, поэтому можно тратить меньше времени в сервисном центре и больше на выполнение работы.
  • Мощный, проверенный на практике двигатель Cat 3408C соответствует требованиям по выбросам загрязняющих веществ, эквивалентным стандарту Агентства по охране окружающей среды США Tier 1, обеспечивает увеличенный срок эксплуатации топлива и воздухоочистителя, включает новый надежный автоматический натяжитель и единый масляный фильтр сверхвысокой эффективности.
  • Большая крышка быстрого доступа к радиатору для улучшения очистки.
  • Высокоэффективный плоский радиатор с алюминиевыми ребрами
  • Герметичные электрические разъемы лучше препятствуют проникновению пыли и влаги, повышая надежность и удобство обслуживания электрической системы.
  • Маслосборник трансмиссии отделен от обоих резервуаров бортового редуктора, что предотвращает перекрестное загрязнение в случае отказа любой из систем.

Безопасность и комфорт

  • Применяемый в модели D9 GC подход к безопасности поможет обеспечить комфорт и безопасность оператора во время работы.
  • Рабочее место оператора обеспечивает превосходный обзор площадки спереди и сзади машины.
  • Ежедневные проверки масла в силовой передаче и отверстия для отбора проб доступны с платформы машины, что повышает удобство и безопасность.
  • Ходовая часть с подвеской поглощает удары и снижает ударные нагрузки, передаваемые на ходовую часть, до 50%, обеспечивая более плавную и комфортную езду.

Отвалы и навесное оборудование Cat — идеальное соответствие

Отвалы и навесное оборудование Cat спроектированы с учетом требований к грузоподъемности и изготовлены из материалов с высокой прочностью при растяжении, что позволяет достичь высокой производительности и обеспечить длительный срок службы.

ВАРИАНТЫ ОТВАЛОВ ДЛЯ МОДЕЛИ D9 GC

  • Универсальный (U)
  • Полусферический (SU)
  • Для планировки земли
  • Угольный
  • Буферный

ЗАДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ

  • Однозубый рыхлитель
  • Многостоечный рыхлитель
  • Противовес
  • Лебедка

Сеть поддержки

ПОДДЕРЖКА

Дилеры компании Cat обладают полной квалификацией для обеспечения исправности вашей техники. Мы создали широкую сеть, в которую входят примерно 200локальных предприятий в 200странах мира. Где бы вы ни работали, поблизости окажется наш дилер, который обеспечит для вашего оборудования Cat сервис и поддержку мирового уровня.

Стандартное оборудование

  • КАБИНА ОПЕРАТОРА
    • Кабина с конструкцией ROPS/FOPS и шумоизоляцией
    • Деселератор и регулятор оборотов
    • Ограничители тумблера управления гидросистемой
    • Обзор — зеркала заднего вида
    • Система контроля
    • Доступ в кабину— ступени и поручень бруса отвала
    • Система кондиционирования воздуха и отопитель
    • Ремень безопасности шириной 76 мм (3 дюйма) с инерционной катушкой
    • Сиденье с механической подвеской и тканевой обивкой
    • Стеклоочистители и омыватели с прерывистым режимом и режимами низкой и высокой скорости
    • Остекление кабины — одинарный стеклопакет со сдвижным окном
  • СИЛОВАЯ ПЕРЕДАЧА
    • Двигатель Cat 3408C эквивалентен стандарту Tier 1 Агентства по охране окружающей среды США
    • Тормоз фрикциона с комбинированными рычагами управления рулевым механизмом и тормозной системой
    • Последовательный воздухо-воздушный охладитель
    • Воздушные фильтры с индикатором засорения воздушного фильтра
    • Радиатор, высокоэффективный, с алюминиевыми ребрами
    • Гидравлический вентилятор системы охлаждения двигателя
    • Коробка передач с переключением под нагрузкой, трехступенчатая
    • Фильтр предварительной очистки с выталкивателем скопившихся загрязнений Strata™
    • Теплозащитные экраны
    • Топливоподкачивающий насос, ручной
    • Водоотделитель топливной системы
    • Бортовые редукторы, двухступенчатые планетарные с тремя сателлитами
  • ЖИДКОСТИ
    • Охлаждающая жидкость с увеличенным сроком эксплуатации, стандартные условия (–37°C (–25°F))
  • ХОДОВАЯ ЧАСТЬ
    • Подрессоренная ходовая часть
    • Направляющая гусеничной ленты
    • Двухкомпонентное замыкающее звено
    • Катки и ленивцы со смазкой на весь срок службы
    • Гидравлические регуляторы натяжения гусеничной ленты
    • Поперечная балансирная балка — смазываемые торцевые подшипники
  • ГИДРАВЛИКА
    • Функция аварийного опускания
    • Регулирование по нагрузке, подъем и наклон бульдозера
    • Регулирование по нагрузке, подъем и наклон рыхлителя
  • ЭЛЕКТРООБОРУДОВАНИЕ
    • Генератор, 65 А
    • Аккумуляторные батареи2 х 4, 200А·ч, 12 В
    • Конвертер 12 В, 15 А
    • Разъединитель аккумуляторных батарей
    • Звуковой сигнал заднего хода
    • Осветительные приборы, галогенные — в 6 местах
  • ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
    • Экологически безопасные сливные краны— все отсеки
    • Нижние щитки на петлях
    • S•O•Отверстия для отбора проб жидкости S℠
    • Система CapSure™ с безударной установкой зуба рыхлителя и защитные пластины стойки
    • Точки анкерного крепления (2)
    • Антивандальная защита — 8 особо прочных запирающихся крышек
  • ЗАЩИТА
    • Нижние щитки — полный комплект

Дополнительное оборудование

  • КАБИНА ОПЕРАТОРА
    • Конструкции ROPS/FOPS, только навес
    • Кондиционер воздуха с конденсором, устанавливаемым на крыло
    • Только нагреватель
    • Сиденье с виниловой обивкой и механической подвеской
    • Сиденье с тканевой обивкой и пневматической подвеской
    • Козырек заднего стекла
    • Остекление кабины — двойной стеклопакет, триплексный
    • Кабина для металлургических комбинатов — одинарный стеклопакет с вентиляторами оттаивателя
  • СИЛОВАЯ ПЕРЕДАЧА
    • Защитная решетка сердцевины радиатора
    • Гидравлический вентилятор системы охлаждения двигателя — кнопочный механизм реверса
    • Вентилятор охлаждения, устойчивый к абразивному износу
    • Устройство предварительной очистки — турбина
    • Фильтр предварительной очистки — турбина с сетчатым фильтром
    • Система предпусковой смазки двигателя
    • Система облегчения пуска двигателя — автоматический впрыск эфира
    • Подогреватель топлива
    • Уплотнение бортовых редукторов со щитками
    • Уплотнения бортового редуктора для металлургических комбинатов
    • Уплотнение бортовых редукторов для низких температур
  • ЖИДКОСТИ
    • Охлаждающая жидкость с увеличенным сроком эксплуатации, для условий Крайнего Севера (–51°C (–60°F))
    • Комплектация системы смазки для работы в условиях высокой температуры окружающего воздуха
    • Комплект смазочных материалов для условий Крайнего Севера
    • Комплект смазочных материалов для металлургических комбинатов
  • ХОДОВАЯ ЧАСТЬ
    • Комплектация ходовой части — абразивный износ
    • Комплектация ходовой части для низких температур
    • Комплектации ходовой части для металлургических комбинатов
    • Резиновые защитные ограждения ленивцев
    • Звенья гусеницы — XL для тяжелых условий эксплуатации — DuraLink
    • Башмаки гусеничной ленты с круглым отверстием, с защитой от застревания материала
    • Поддерживающий каток
    • Поддерживающий каток — комплектация для низких температур
  • ГИДРАВЛИКА
    • Съемник пальца рыхлителя
    • Съемник пальца рыхлителя
    • Трубопроводы гидроцилиндра наклона со щитками
    • Бульдозерный отвал с двойным перекосом
  • ЭЛЕКТРООБОРУДОВАНИЕ
    • Генератор, 95 А
    • Аккумуляторные батареи 4 × 200, 200А·ч, 12В
    • Конвертер 12 В, 20 А
    • Осветительные приборы, галогенные — в 10 местах
    • Осветительные приборы, светодиодные — в 10 местах
    • Освещение — предупредительный мигающий фонарь
    • Product Link™, сотовая связь
    • Product Link, сдвоенный режим (сотовая + спутниковая связь)
  • ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
    • Система быстрой замены масла для двигателя и коробки передач
    • Система быстрой заправки топливом с уровня земли
    • Навесная дверца для быстрого доступа на правом щитке радиатора
    • Подножка, двойная платформа с обеих сторон ограждения радиатора
  • ЗАДНЕЕ НАВЕСНОЕ ОБОРУДОВАНИЕ
    • Рыхлитель, одностоечный
    • Рыхлитель, одностоечный (со съемником пальца)
    • Рыхлитель, одностоечный, глубокое рыхление
    • Рыхлитель, многостоечный (с тремя стойками)
    • Рыхлитель, многостоечный (для сталелитейного производства)
    • Противовес
    • Лебедка
    • Сцепное устройство
    • Подготовка для установки рыхлителя
  • ОТВАЛЫ
    • Полусферический (13,6 м3 (17,8 ярда3))
    • Полусферический, для работы с абразивными материалами (13,6м3 (17,8ярда3))
    • Универсальный (16,6 м3 (21,7 ярда3))
    • Универсальный, для абразивных материалов (16,6 м3 (21,7 ярда3))
    • Полусферический, толкающая плита (13,6 м3 (17,8 ярда3))
    • Угольный (36,8 м3 (48,2 ярда3))
      — Некоторые отвалы можно приобрести только через систему Cat Work Tools.
      — Доступны полусферические отвалы для абразивных материалов и универсальные отвалы для абразивных материалов, окрашенные с задней стороны в черный цвет.
  • ЗАЩИТА
    • Щитки — топливный бак и гидробак
    • Нижние щитки — полный комплект, шумоизолированные
    • Нижние щитки — частичный комплект
    • Нижние щитки — полный комплект, передний противовес
    • Щитки для трубопроводов гидроцилиндра наклона
  • СПЕЦИАЛЬНЫЕ КОНФИГУРАЦИИ
    • Пустыня
    • Сталелитейное производство
    • Для условий Крайнего Севера
    • Стойкость к коррозии — защита лакокрасочного покрытия и электрических разъемов
